코드 변환기, 패리티 발생기/검사기, BCD-세븐 세그먼트 표시기, 인코더

1. 코드 변환기



디지털 시스템에서 교환할 정보에 대해 다른 코드를 사용한다면 코드 변환이 필요하다.



코드 변환기(code converter)

- 하나의 2진 코드를 다른 2진 코드로 바꾸어 주는 조합논리회로

- 다양한 코드 변환이 존재





BCD-3초과 코드 변환기 : BCD 코드를 3초과 코드로 변환해주는 변환회로

- BCD 코드라는 것은 2진수를 이용해서 0 ~ 9 까지 10진수 표현하는 것

- 3초과 코드라는 것은 입력코드에다가 3을 더해줘서 나오는 것

- 4비트를 이용하여 10진수 표현

- 따라서 4개의 입력과 4개의 출력이 필요

- 16가지 조합이 나오지만 총 10개의 조합만 사용하기 때문에 나머지 11 ~ 15는 무관조건으로 처리





설계 과정

1) 진리표 작성
2) 카노우 도표를 이용하여 간소화(부울함수 유도를 위해)

3) 출력 부울함수 유도
4) 논리회로도 작성

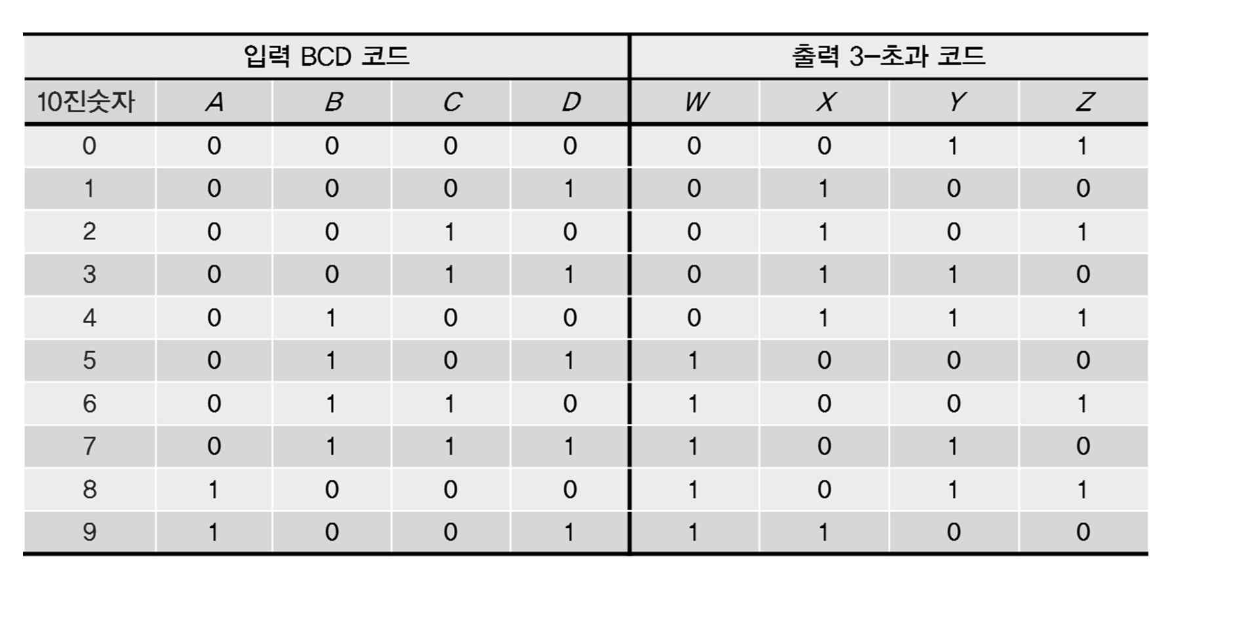

명세에 의해서 진리표를 작성한다.

3초과 코드 =>

입력이 0000이 들어갔으므로 0011이 나옴

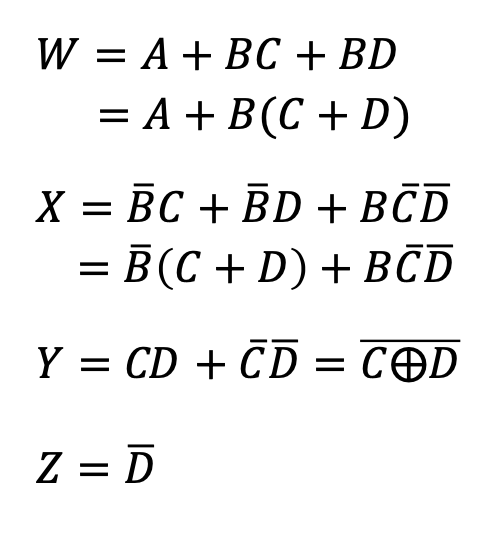

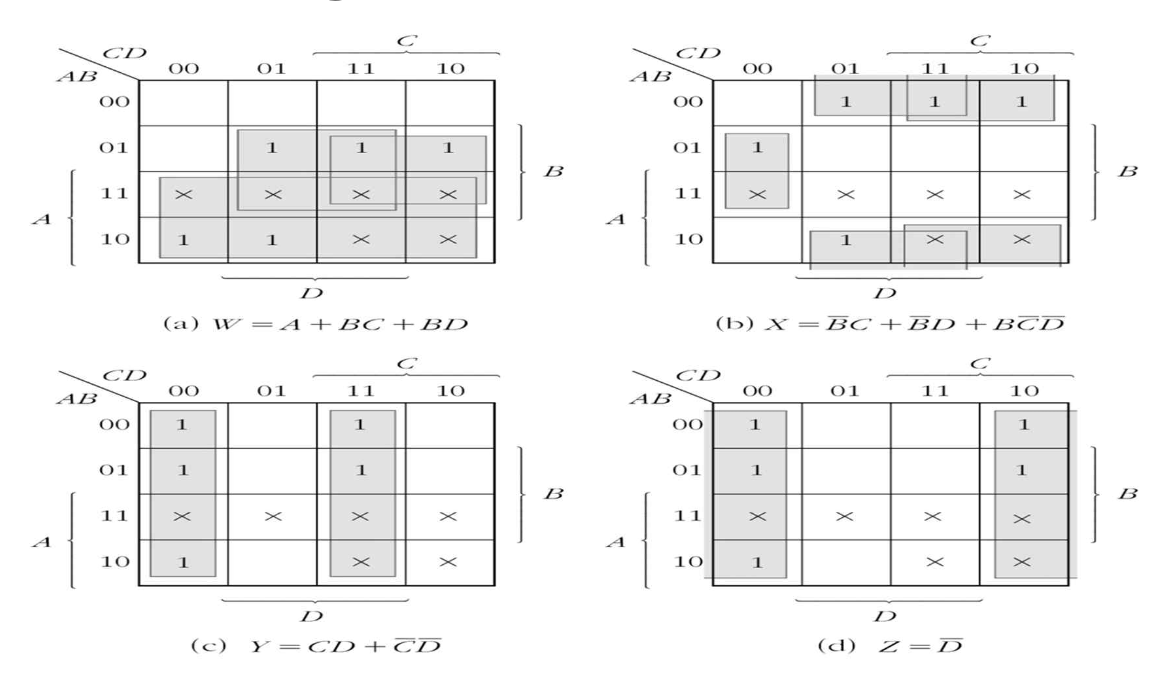

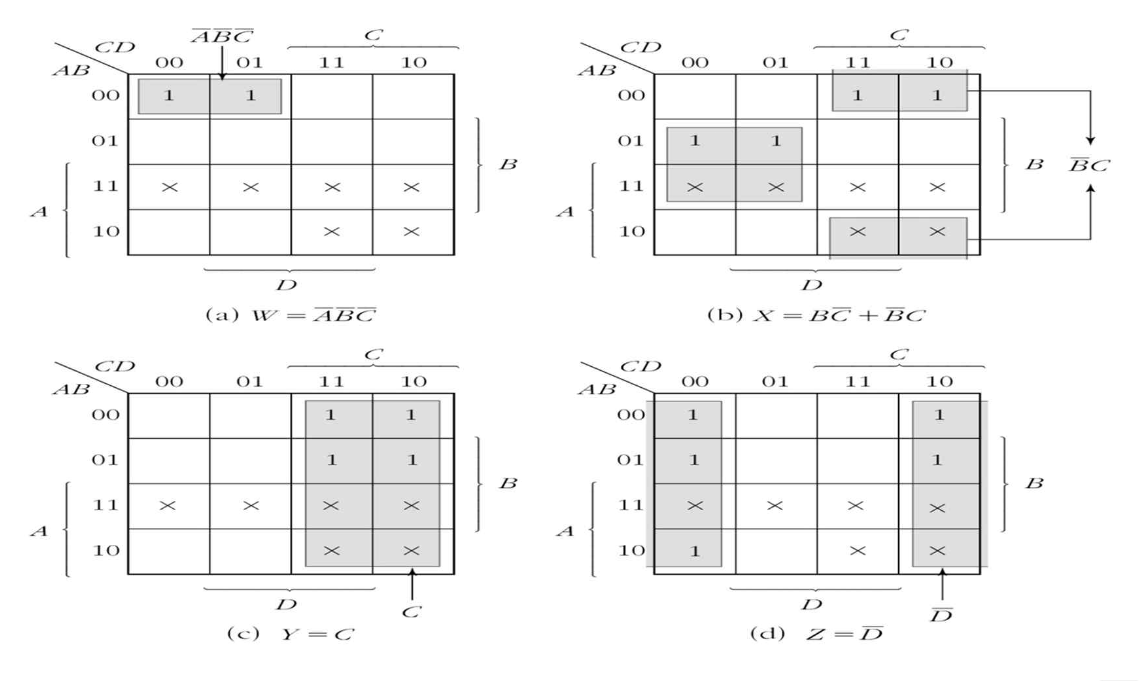

카르노 도표를 통해서 부울함수를 구하면

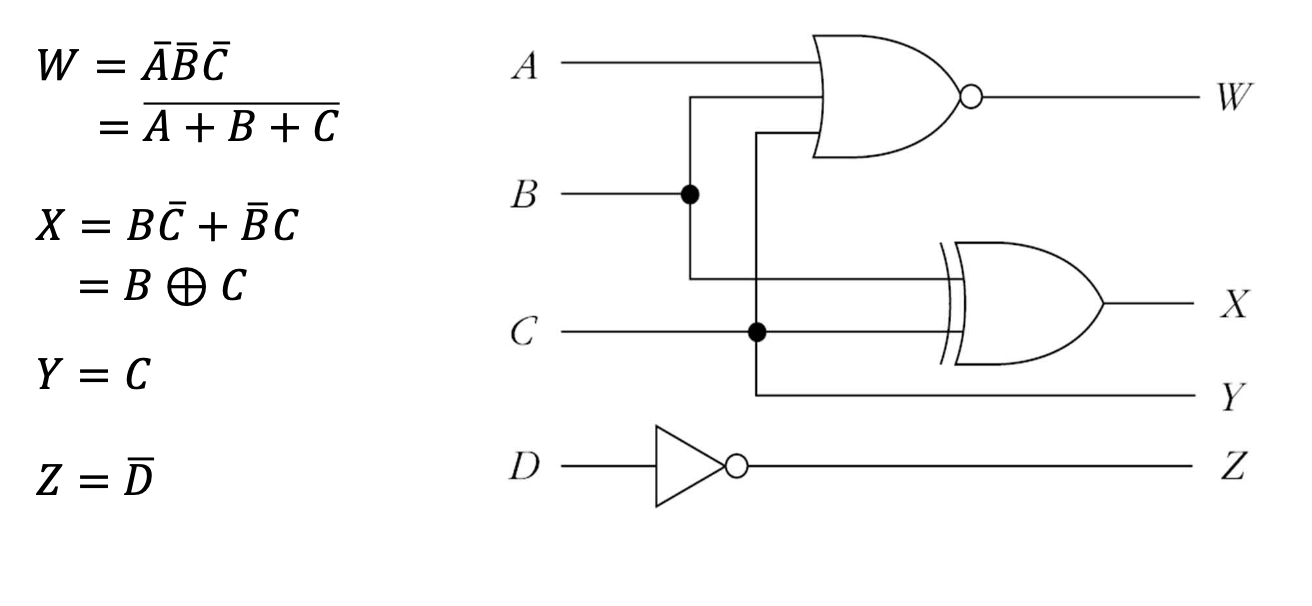

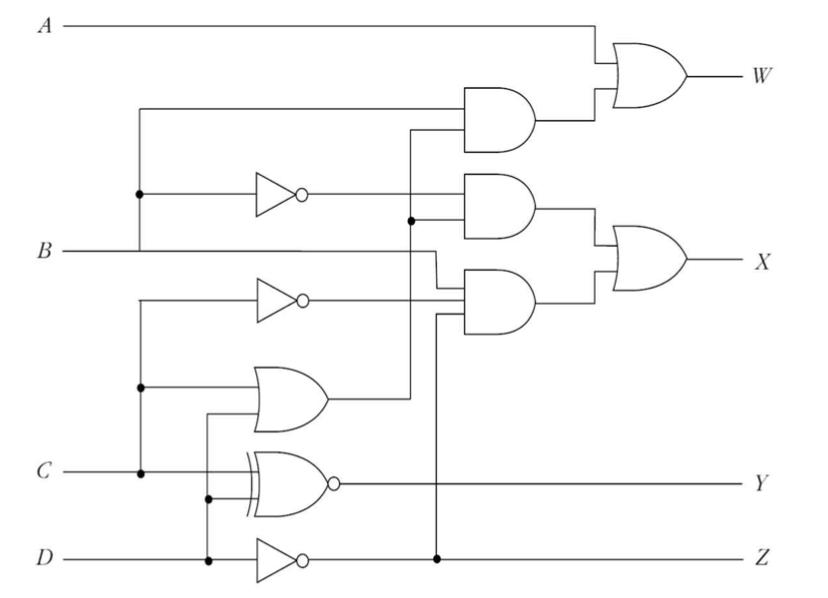

이를 논리회로로 작성하면 다음과 같다.









BCD-9 변환기는 ?

-> BCD 코드가 입력되면 9의 보수값으로 변환

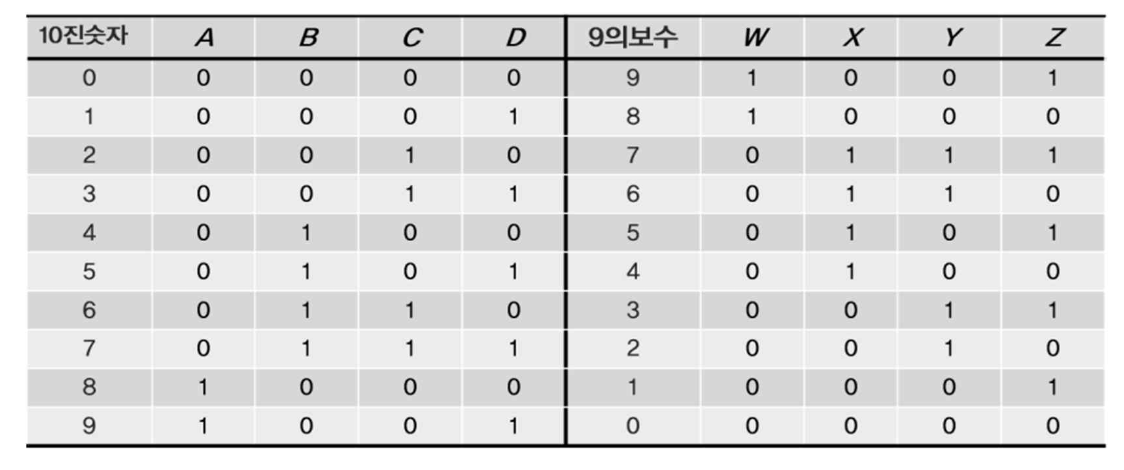

명세에 의해서 진리표를 구한다.









카르노 맵



출력 부울함수 유도 => 논리회로도 작성









2. 패리티 발생기/검사기





디지털 시스템에서 2진 정보를 주고 받을 때 잡음이나 회로상의 문제로 에러가 발생할 수 있다.

=> 정보의 손상



A 0010 => B 0011

잘못된 것인지 알 수가 없다.



이러한 에러 검출을 위해 전송되는 정보에 에러 검출용 비트를 추가해 전송한다.

=> 이때 사용되는 에러 검출용 비트를 패리티 비트라고 함.



발생기 : 송신단쪽

검사기: 수신단쪽





패리티 비트를 이용하는 방식
- 짝수 패리티검출(even parity check)방식: 2진 정보 속에 ‘1’의 개수가 패리티 비트를 포함하여 짝수가 되도록 패리티 비트를 부가하는 방식

- 홀수 패리티검출(odd parity check)방식(주로 사용한다): 2진 정보 속에 ‘1’의 개수가 패리티 비트를 포함하여 홀수가 되도록 패리티 비트를 부가하는 방식

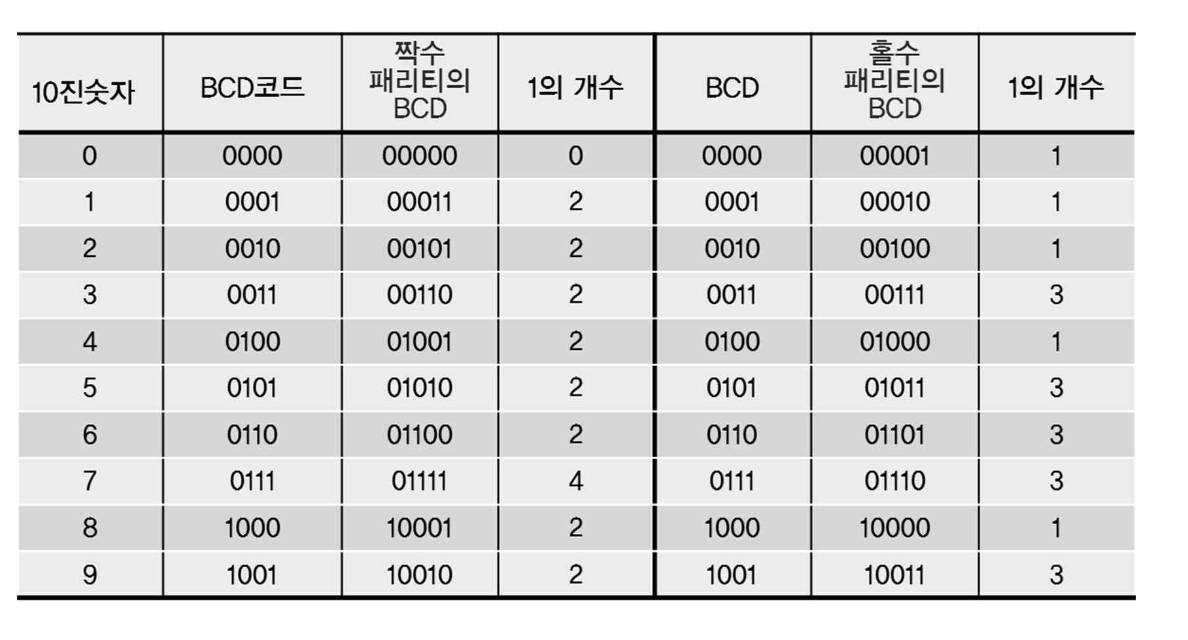

패리티 비트 부가 방식 (BCD 코드의 경우)





보내려는 코드가 000이라고 하면 패리티 비트를 추가하면

짝수 = 00000 (1의 개수를 짝수개로 만들어주자)

홀수 = 00001 (1의 개수를 홀수개로 만들어주자)





일반적인 패리티 방식은 1개의 에러가 있을 때 검출가능하다.

그러나 동시에 2개의 에러가 있으면 검출 불가능



이러한 경우에 사용되는 방법이 이중 패리티 검출방식

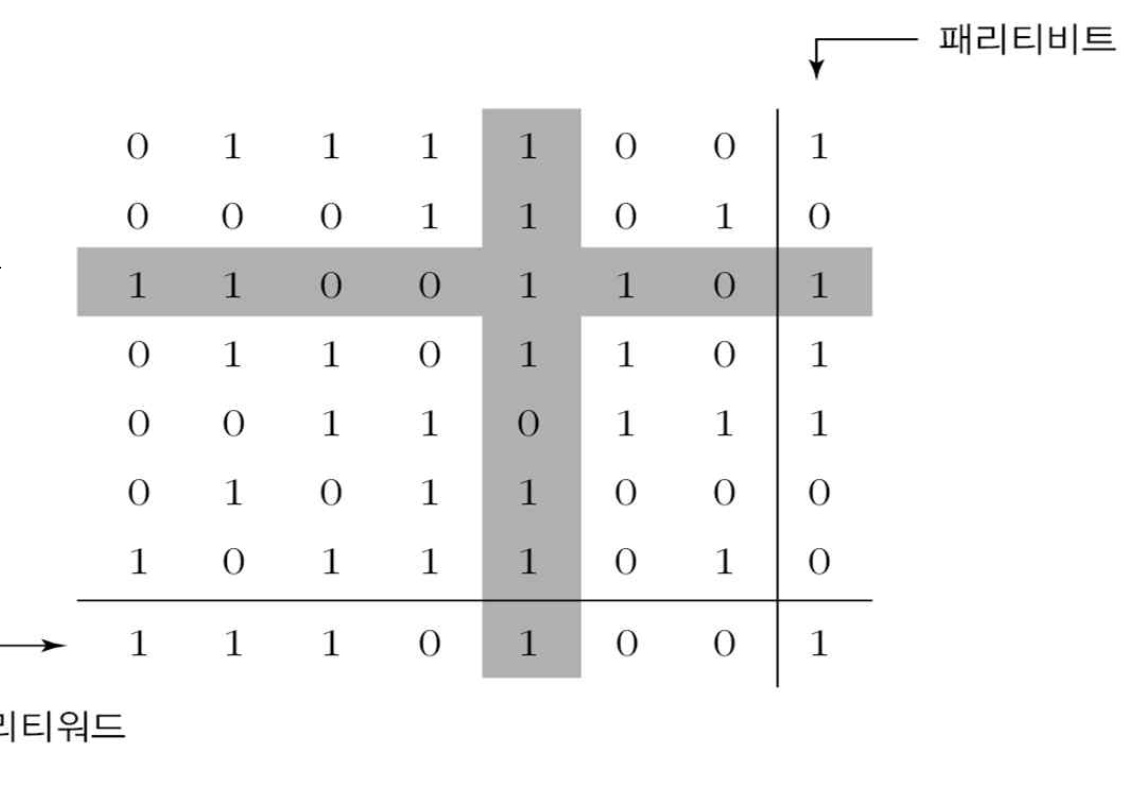

이 방식은 코드를 한 묶음으로 하여, 그 묶음의 수직방향과 수평방향으로 패리티 비트를 부가한다.





수평과 수직으로 보낸다.

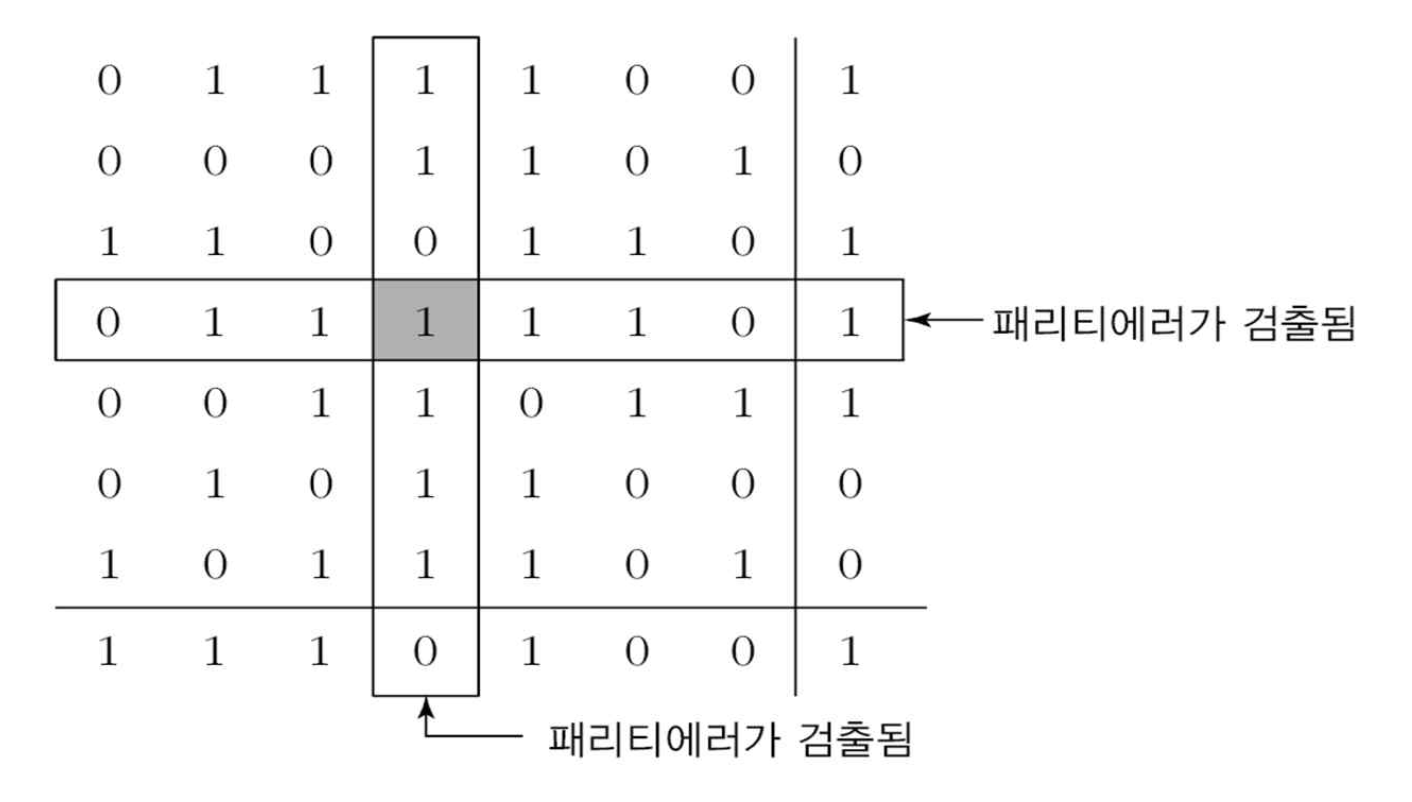

4번째 행의 코드 0110110 에 에러가 발생하여 코드 0111110 으로 된 경우







수직 방향으로도 체크를 해보면 1의 개수가 6개



이중으로 체크될때 어디가 잘못된지를 알 수 있게 된다.







이러한 패리티 검출을 위한 조합논리회로를 구현해보자.



- 발생기

- 검사기





발생기 설계 예시

-> 3비트 데이터 비트에 하나의 패리티 비트를 부가하는 홀수 패리티 발생기 설계

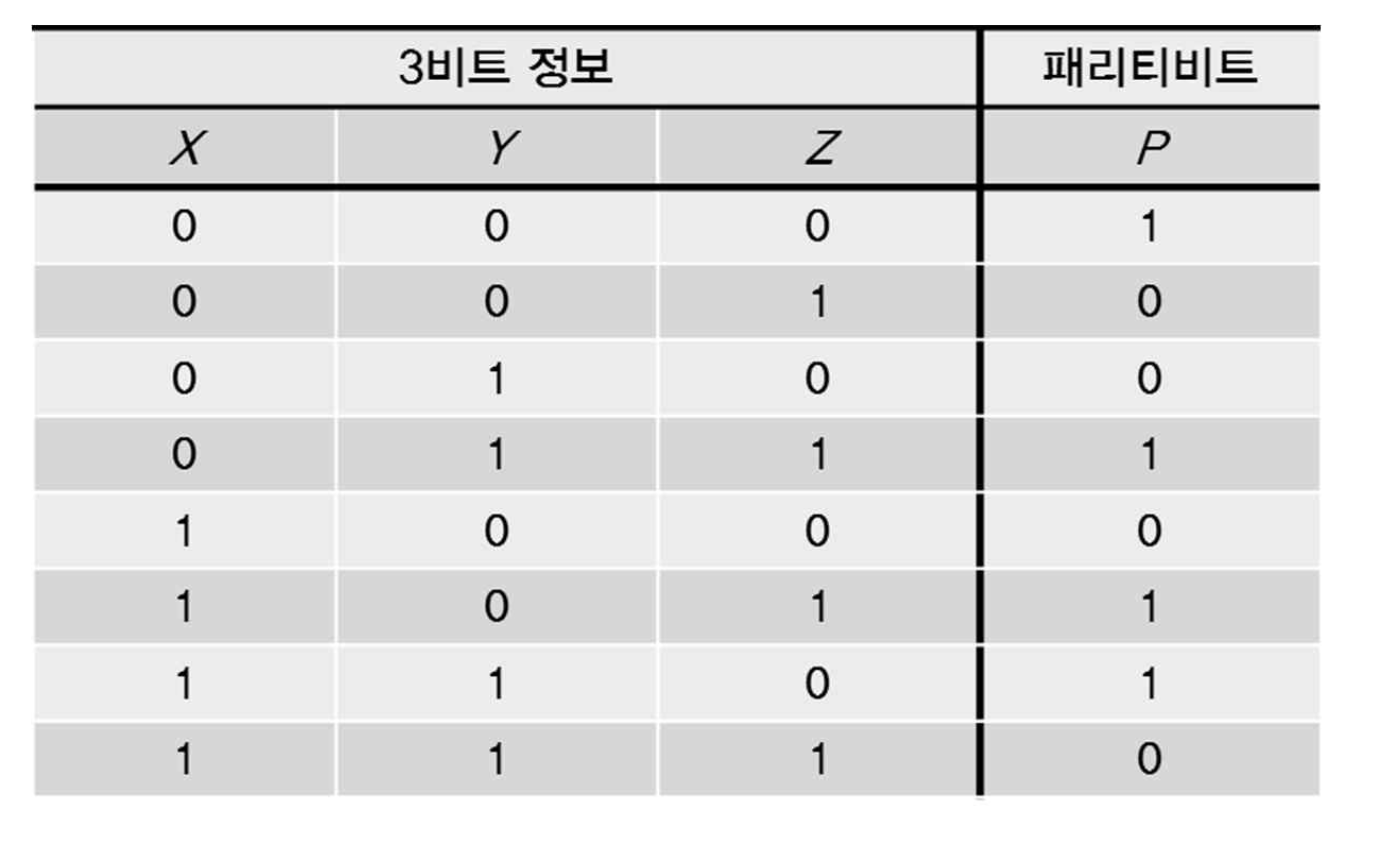

진리표 작성





1의 개수를 홀수개로 만들어주는 진리표를 완성

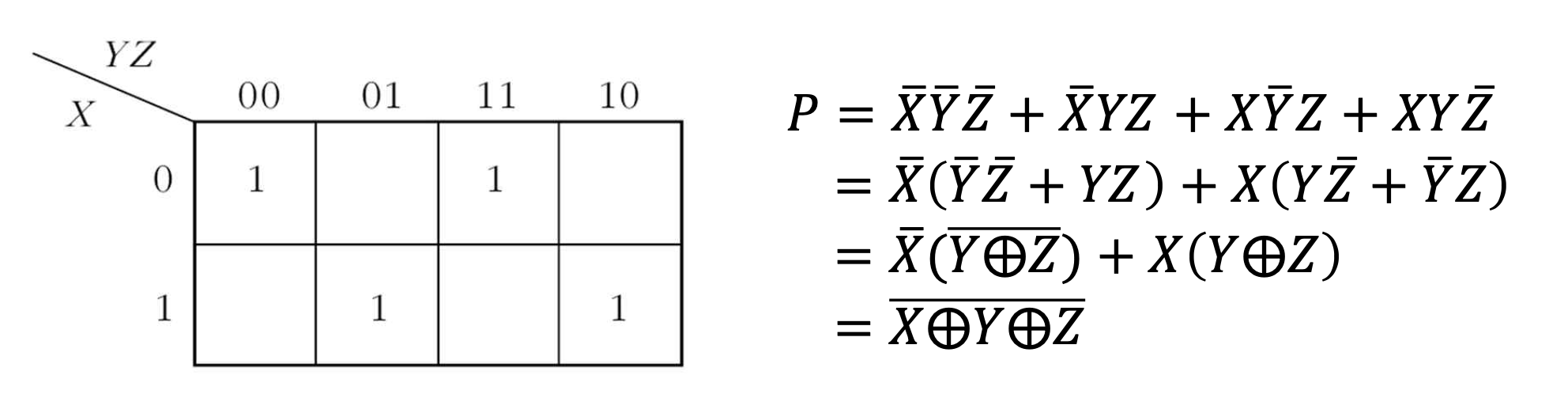

부울 함수를 유도





=> 홀수 함수의 형태

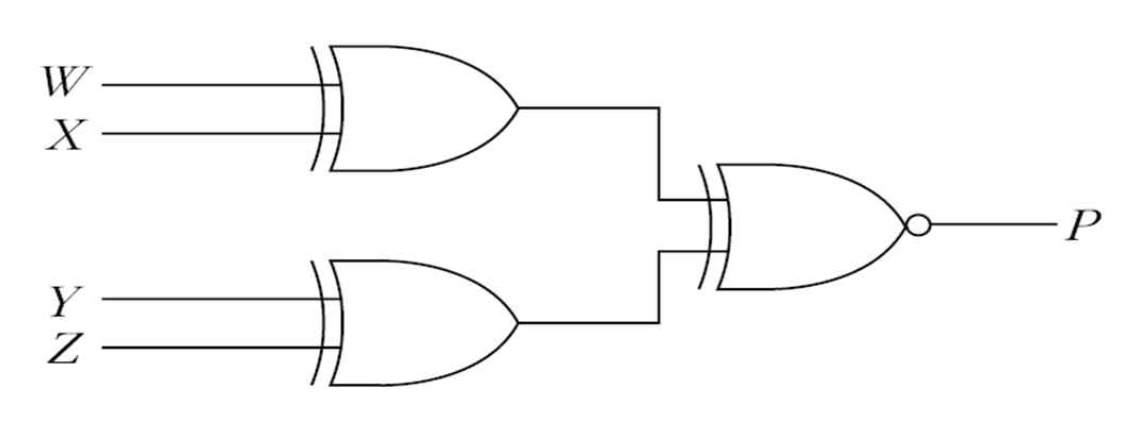

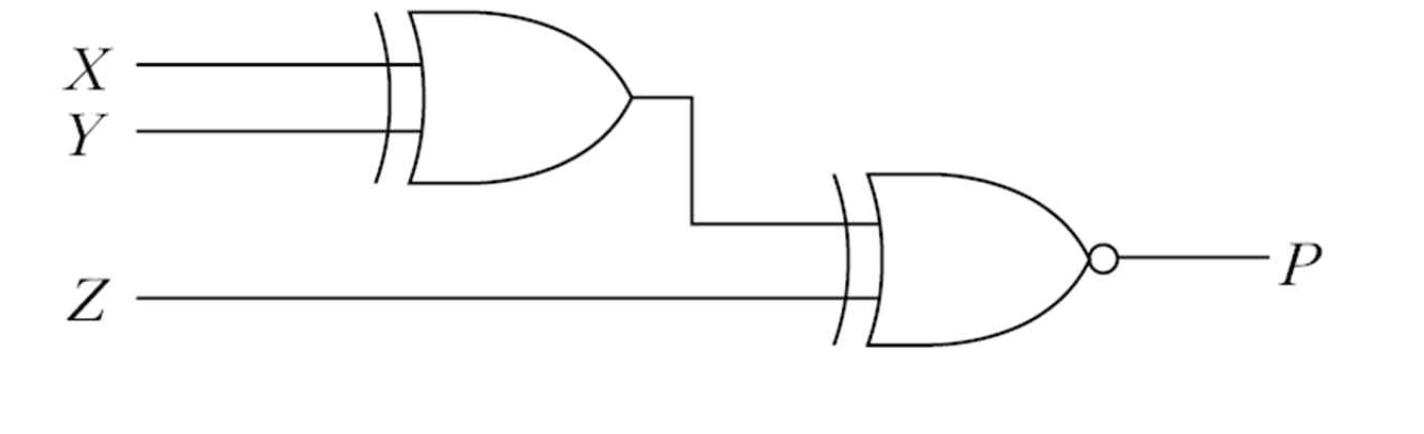

논리회로도 작성











검사기 설계 예시

- 패리티 발생기에 의해 만들어진 4비트 전송 정보에 대한 홀수 패리티를 검사

- 수신 쪽에서는 4비트를 받는다.

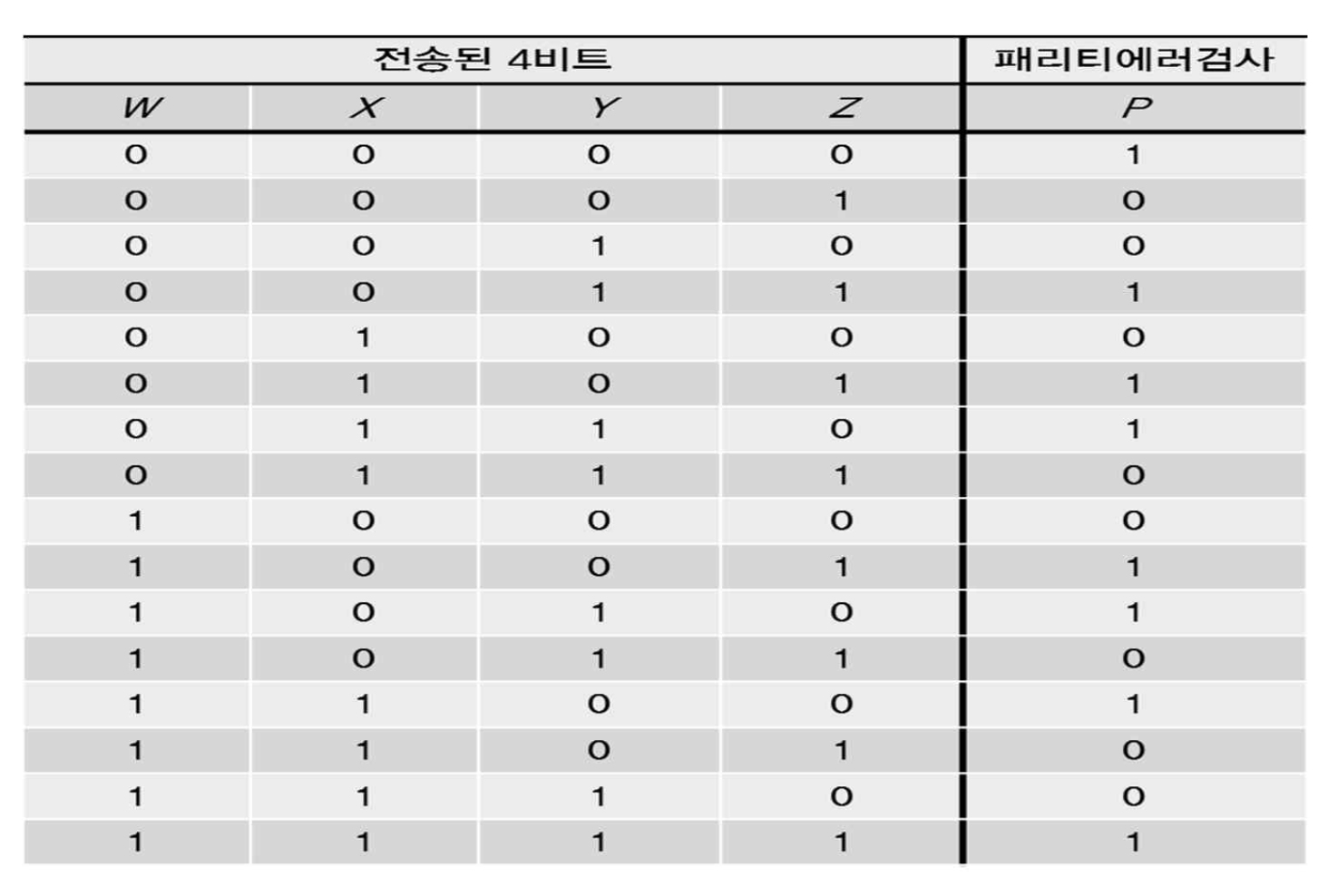

진리표 작성

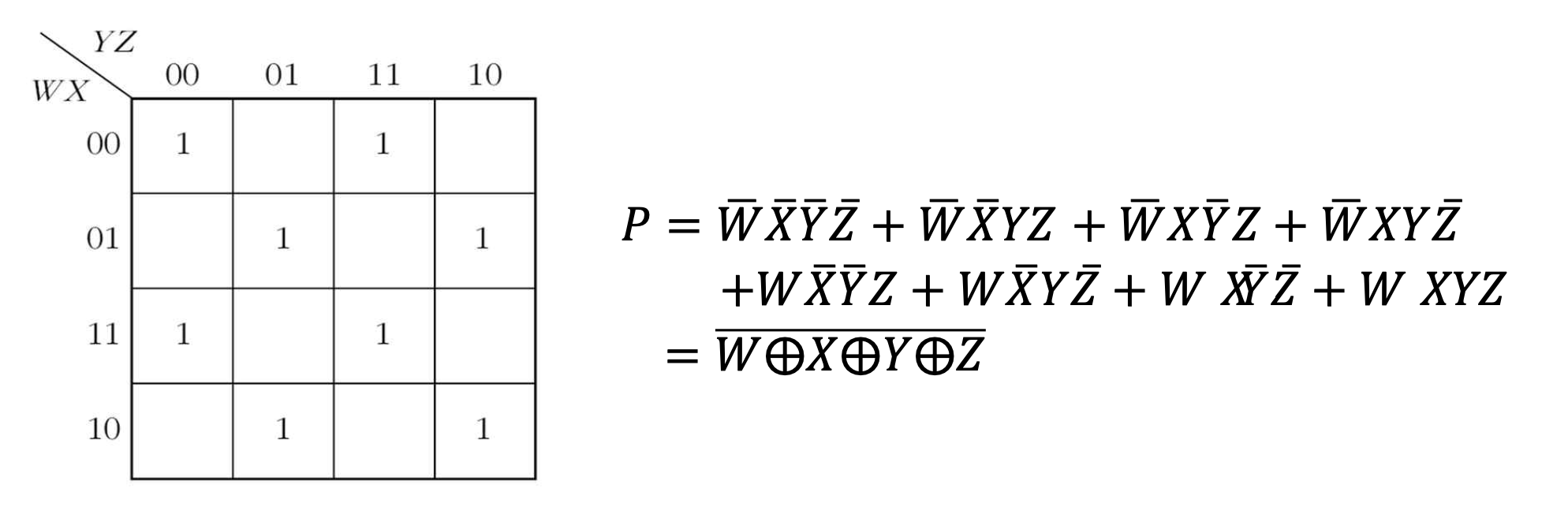

카르노 도표

홀수 함수 형태로 나타난다.







패리티 비트 개념

발생 -> 수신 개념

회로가 필요하다를 이해하자.





3. BCD-세븐 세그먼트 표시기

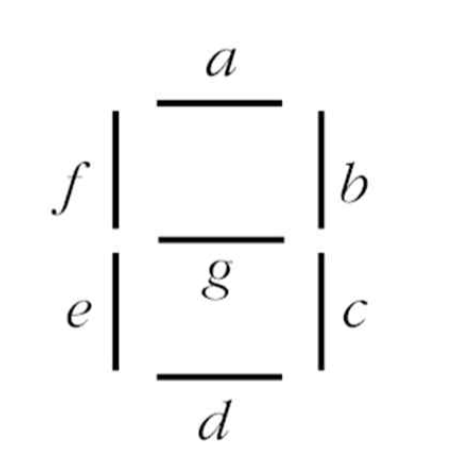

세븐 세그먼트란?

- 7개의 막대를 이용해서 10진 숫자를 표시하는 장치

- 표시 장치 7개 a,b,c,d,e,f,g의 7개의 세그먼트로 구성









원하는 숫자를 표시한다는 것은 ?

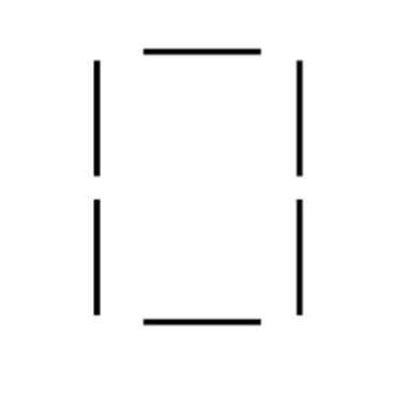

0을 표현한다는 것은  g를 빼는 것

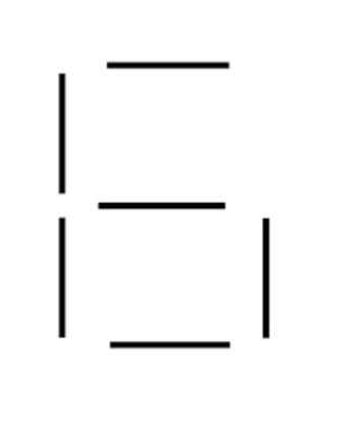

6을 표시한다는 것은 ?







b를 빼는 것





설계

-> BCD 코드의 네 개 입력과 세그먼트를 선택하는 7개의 출력을 갖는 표시기 설계

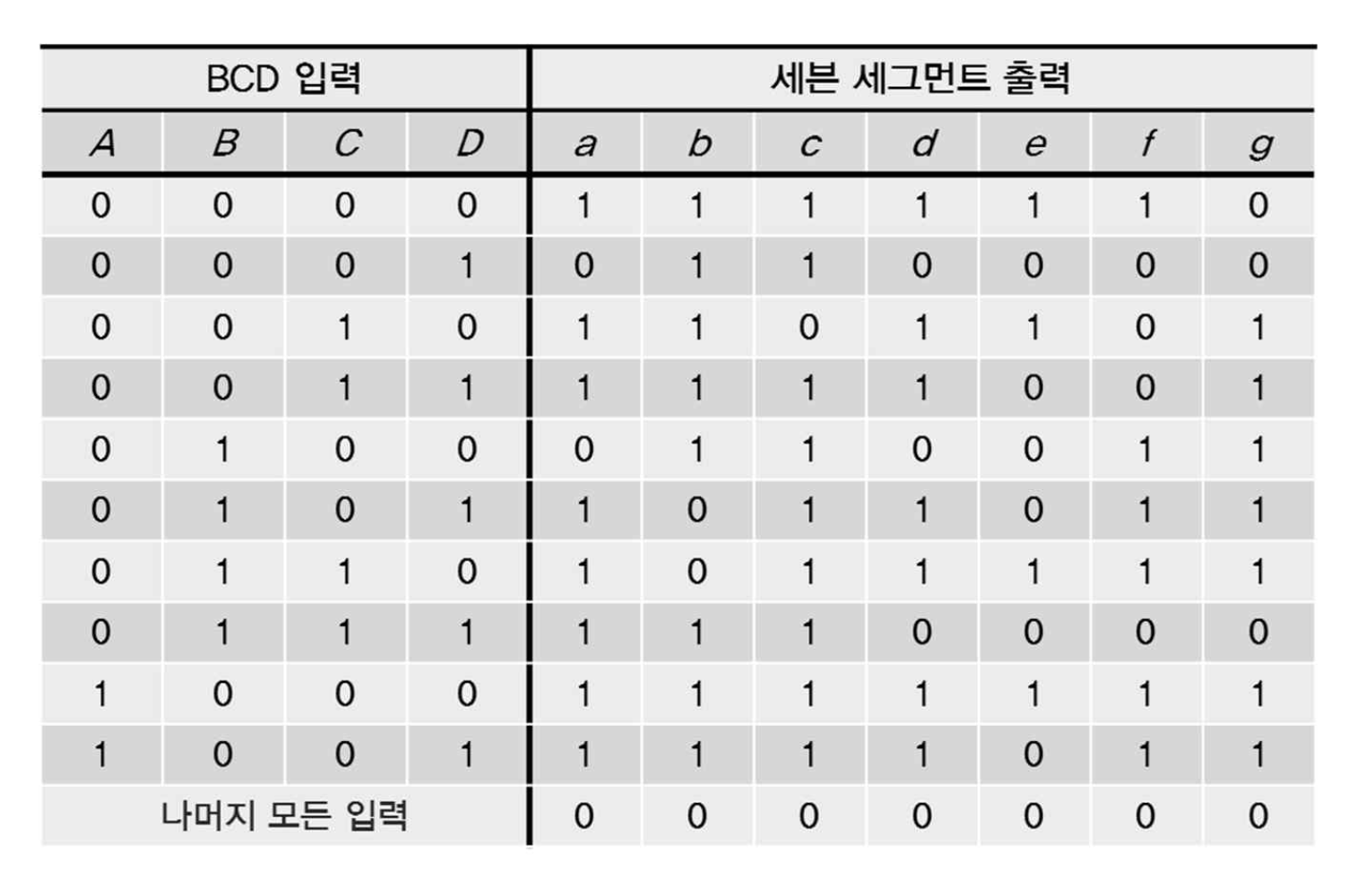

진리표 작성





0이라는 숫자 = > g를 제외하여 출력

8이라는 숫자 => 모든 것 출력

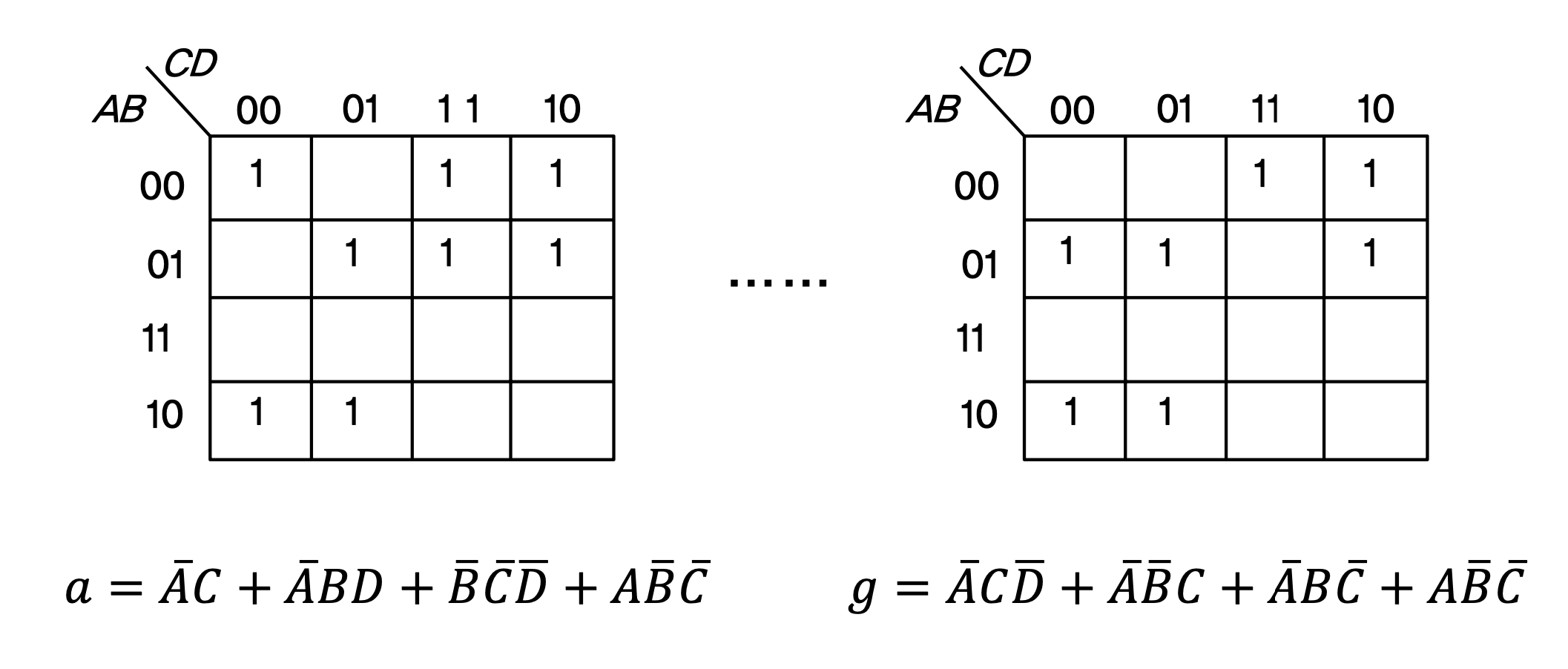

카르노 도표



각각 7개를 구함

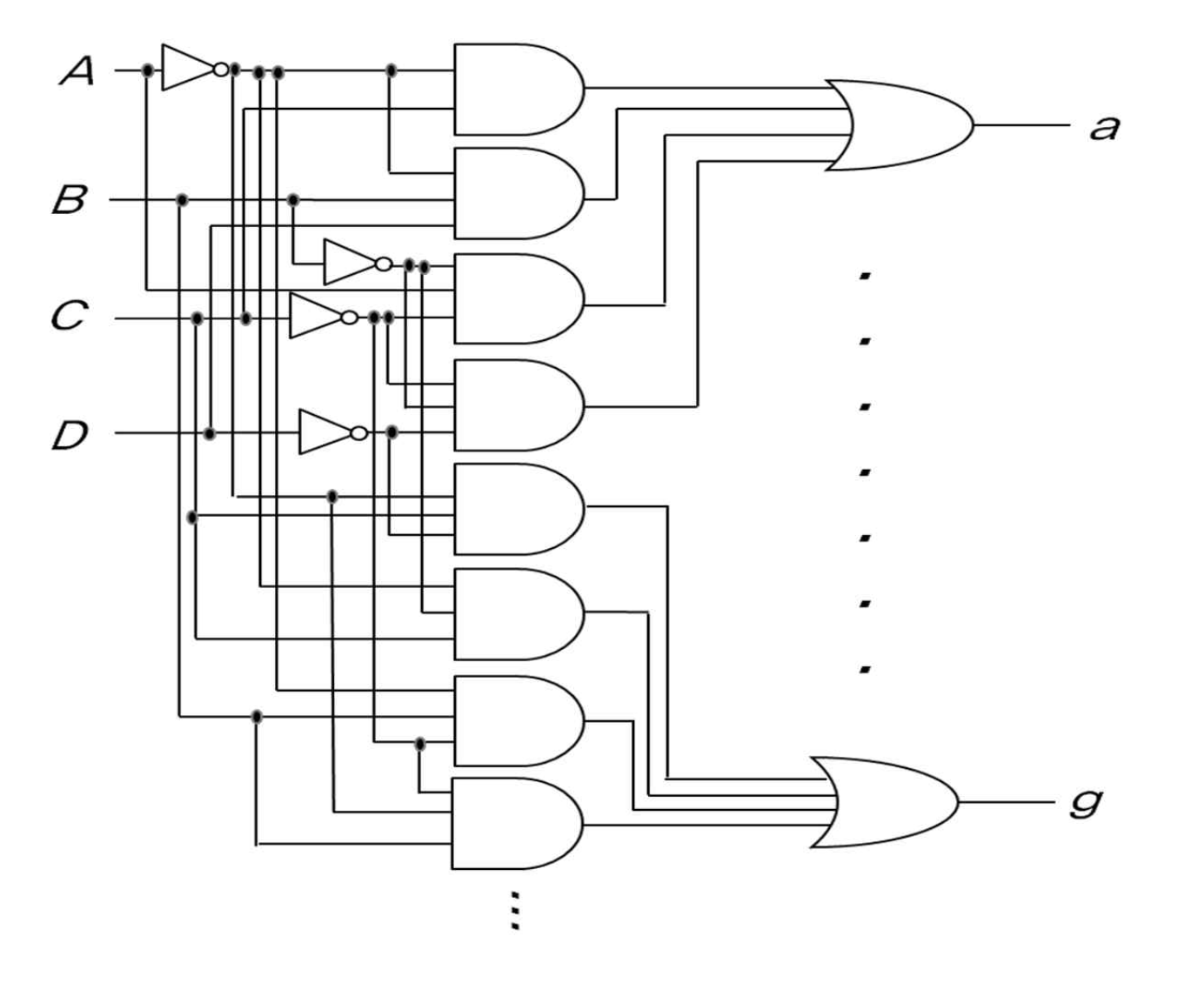

논리회로도를 구하면 다음과 같다.











4. MSI를 이용한 조합논리회로





디지털 시스템에서
- 효과적인 조합논리회로를 설계하기 위해서는 주어진 함수를 실현하는데 필요한 게이트의 수를 최소화할 필요

- 이를 위해 집적회로(IC)를 사용

- 왜냐하면 패키지화된 IC의 내부 게이트를 이용하면 경제적인 설계 가능



이미 만들어진 MSI(Medium Scale Integrated circuits)장치를 이용하면 다양한 조합논리회로의 설계가 가능



MSI장치의 예
- 인코더, 디코더, 멀티플렉서, 디멀티플렉서









인코더

- 말그대로 부호화기

- 부호화되지 않은 입력을 받아서 부호로 바꿔 출력해줌

- e.g. A -> 65



인코더는 2n 개의 입력과 n 개의 출력을 갖고 있으며, 출력은 입력값에 대응하는 2진 코드를 생성한다.

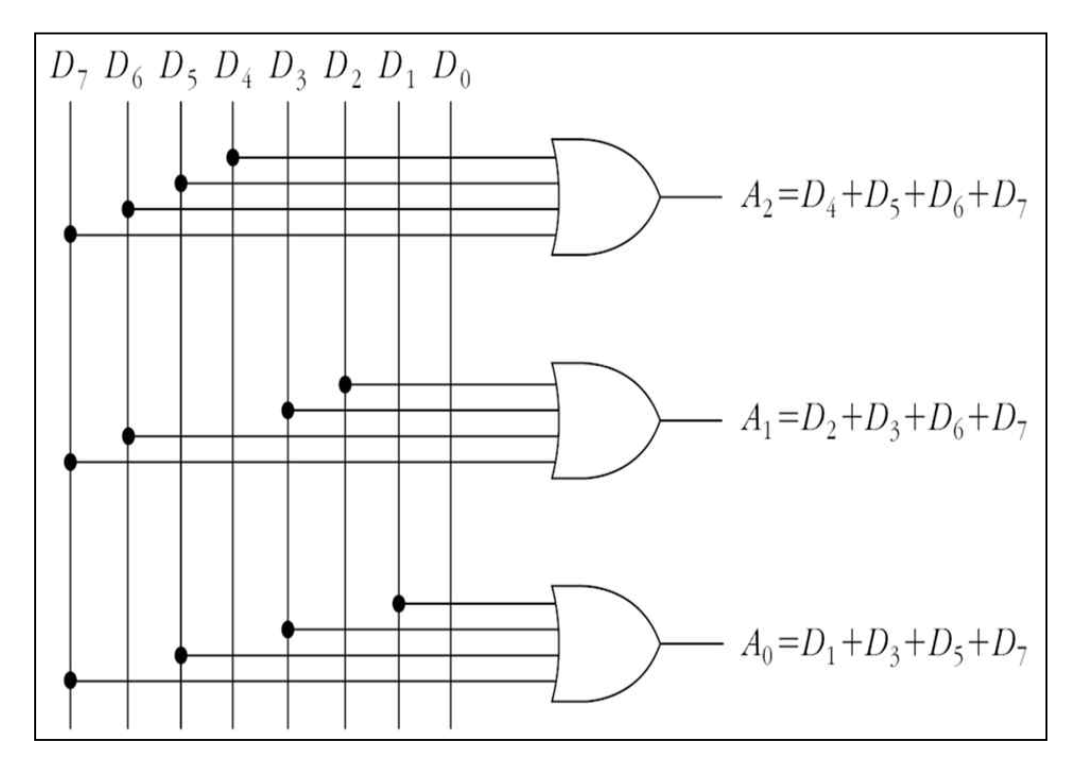

8진을 2진으로 바꾸는 인코더 내부회로 설계

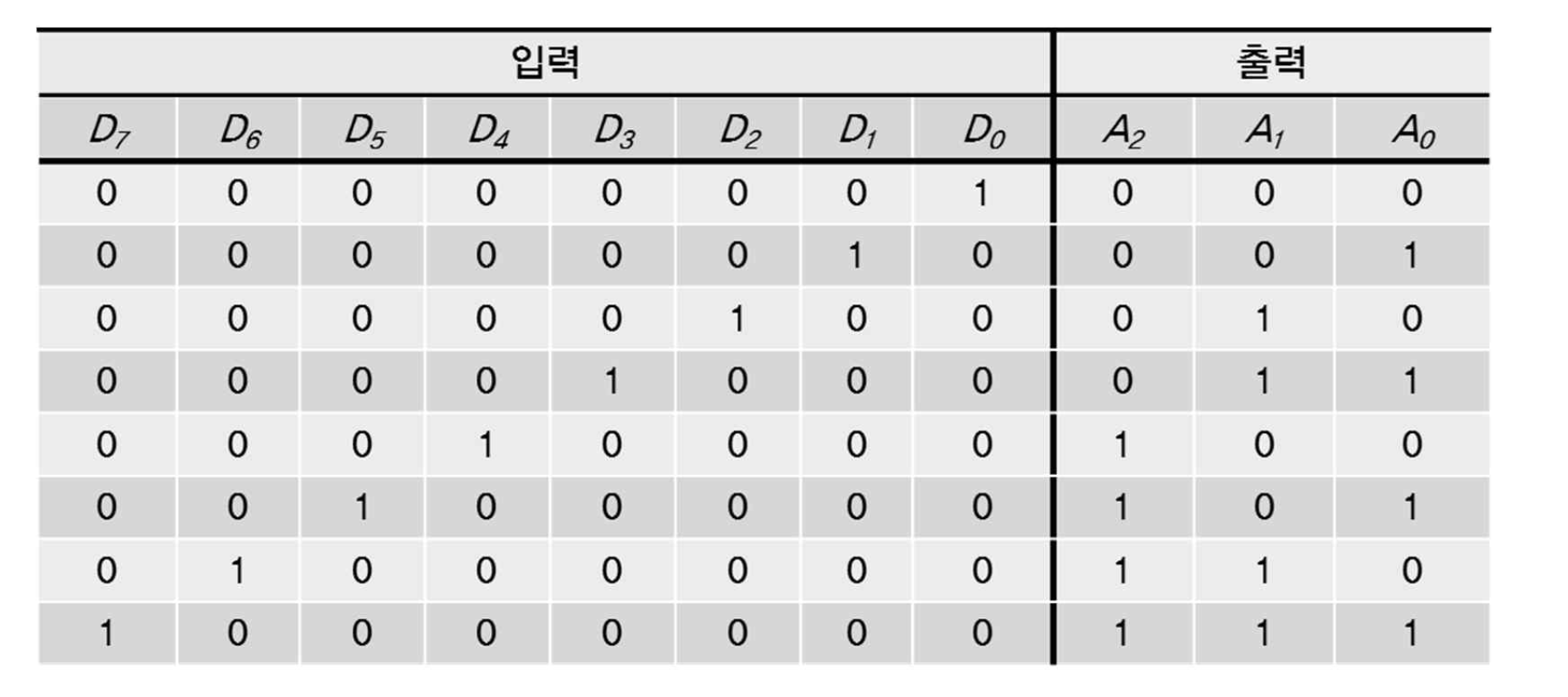

진리표

입력은 부호화되지 않은 수

출력은 부호화된 수

















오직 하나의 입력만이 1이 될 수 있다고 가정

=> 특정 순간에 D0만 1, D1만 1

그런데 D3, D6가 동시에 1이 되면 A2, A1, A0은 111이 되어 2진수 3이나 6중 결정할 수 없다.

따라서 우선순위 부여



첨자가 큰 값에다가 우선순위를 준다.







우선순위 인코더: 우선순위를 부여하는 인코더



예를들어, 앞의 회로에서 D3, D6 가 동시에 1이 되면 세출력 A2, A1, A0 는
111 이 되어 2진수 3이나 6 중 어느 것으로도 결정할 수 없는 문제 발생





이를 해결하기 위해 입력의 첨자가 높을 수록 우선순위를 준다.

따라서D3 ,D6 가 동시에 1이 되어도 D6 가 D3 보다 우선순위가 높으므로 출력은 110 이 되어 6 이 된다.











---

참고자료: 디지털논리회로(김형근, 손진곤 공저, KNOU press 출판)
