순서논리회로의 분석, 상태표, 상태도

1. 순서논리회로의 분석



순서논리회로의 분석

- 주어진 순서논리회로의 입출력 관계를 규명

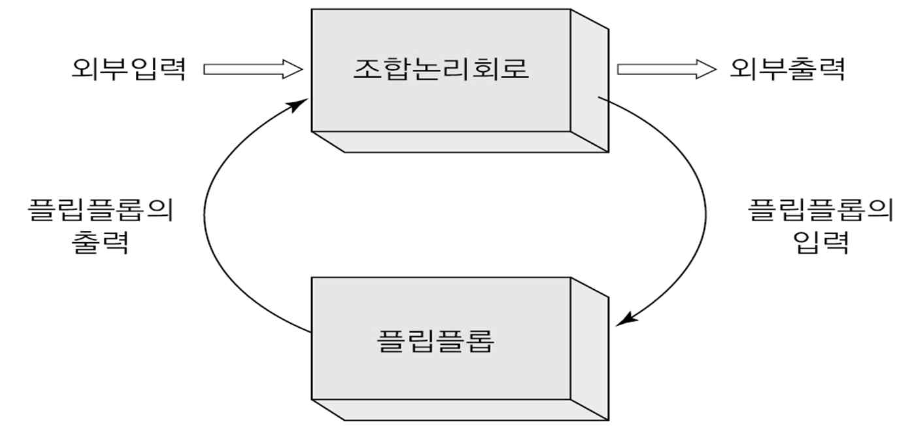

- 그러나 시간지연요소인 플립플롭이 포함되어 있으므로 회로의 시간적 변화를 고려해야 함

- 즉 회로 동작의 시간적 변화를 상태-현재상태-다음상태로 표현해야 함



따라서 순서논리회로의 동작은 입출력 상태와 플립플롭의 상태에 따라 결정되므로, 플립플롭의 상태와 입출력 상태의 시간적 변화를 적절히 나타내야 한다.



=> 결국 순서논리회로의 분석은 상태표를 완성하는 것



순서논리회로의 상태표를 작성하기 위해서는 플립플롭의 상태변화를 알아야 한다.

- 상태변화는 플립플롭에 들어오는 입력을 알면 구할 수 있다.

- 플립플롭의 입력은 입력방정식으로 표현된다.





플립플롭의 입력은 조합논리회로의 출력이 연결된다.



따라서 플립플롭의 입력방적식이라고 하는 것은 결국 조합논리회로의 출력.







J 쪽으로 연결된 것 = JA = ~WX + ~YZ

K 쪽으로 연결된 것 = KA = ~XY + Z







상태표 작성

- 상태표: 순서논리회로에서 플립플롭의 상태와 입력, 출력의 변화를 나타낸 표

- 상태표는 현재상태, 입력, 다음상태, 출력으로 구성

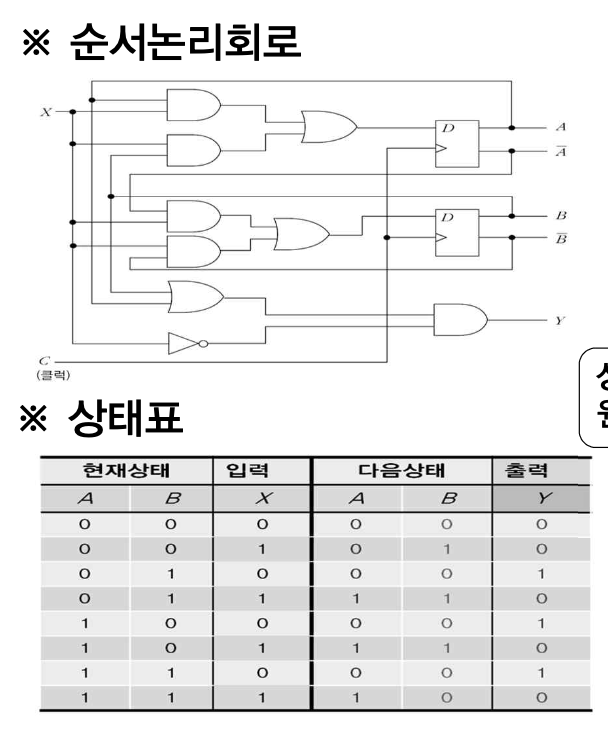

D 플립플롭 예시로 알아보는 입력방정식 유도







-> 회로도에서 입력은 X, 출력은 Y

-> 플립플롭의 입력방정식은



DA = AX + BX

DB = ~AX + ~BX

Y = (A+B)~X



-> 여기서 구해진 DA, DB 의 값은
두 개의 D 플립플롭의 현재상태값

-> 따라서 출력 A 를 갖는 D 플립플롭의 현재상태는 A(t), 출력 B 를 갖는
D 플립플롭의 현재상태는 B(t) 로 표현하면, 다음 상태는 DA, DB의 입력방정식에 의해 결정되며

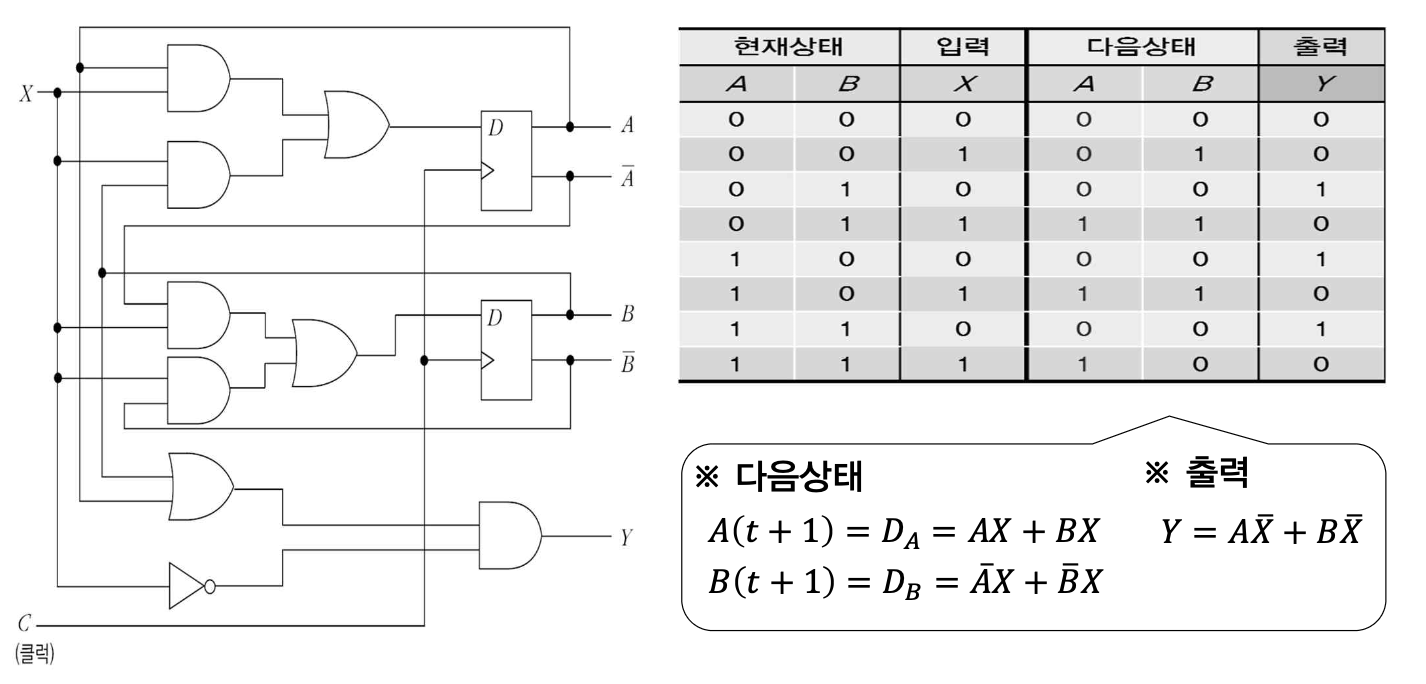

A(t+1) = DA = AX + BX

B(t+1) = DB = ~AX + ~BX

<- D 플립플롭의 특성은 입력을 출력에 그대로 전달하므로

=> 현재 상태 유지



또한 출력은 조합논리회로의 출력방정식에 의해 결정됨

Y = A~X + B~X



상태표 작성

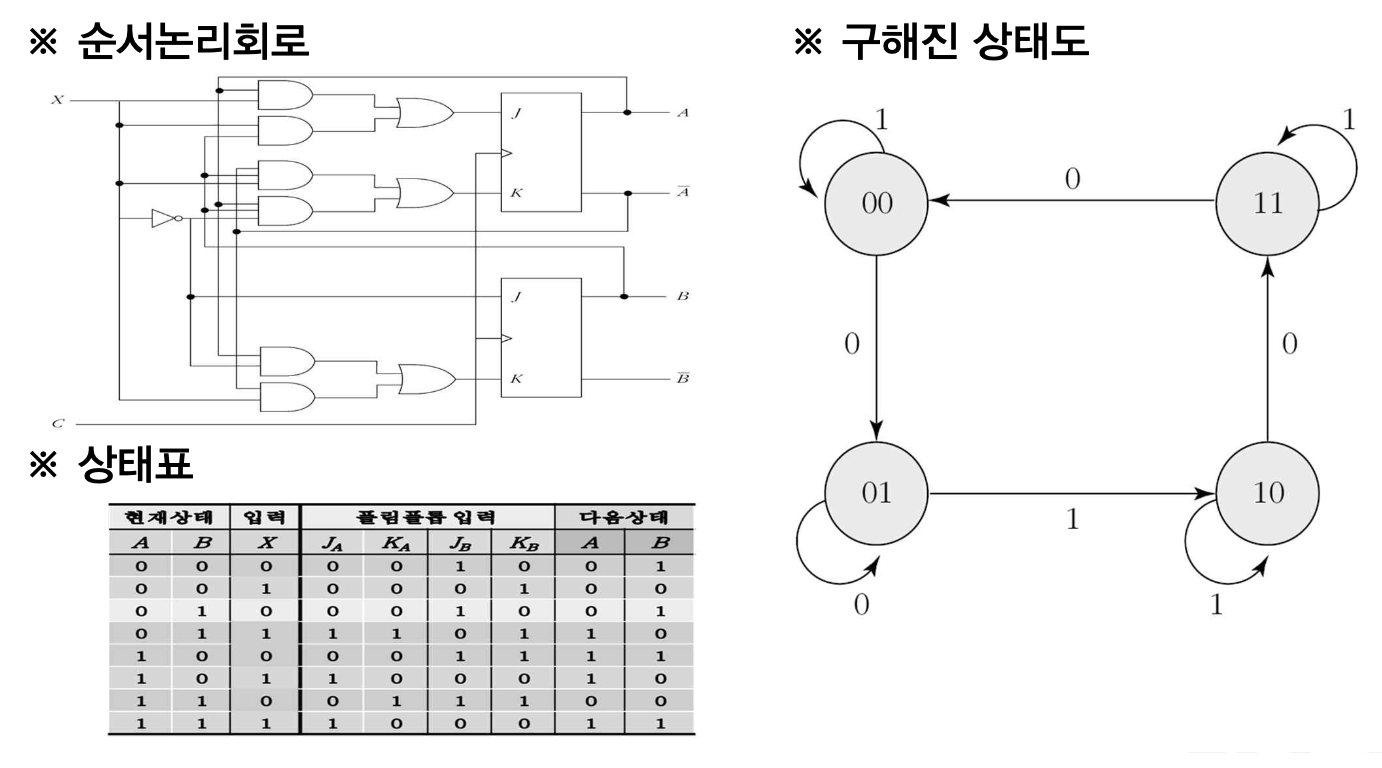

JK 플립플롭을 가진 순서논리회로의 분석 예



D 플립플롭과는 다른 방식이 필요

=> 입력의 변화가 필요하다.



- 특성표(플립플롭의 특성을 나타내는)가 필요

- 왜냐하면 D 플립플롭과는 달리 JK 플립플롭을 가진 순서논리회로는 다음 상태가 입력방정식만으로 구해지지 않는다.

- 따라서 다음 상태를 구하기 위해서는 플립플롭 특성표를 이용하여 플립플롭의 응답을 알아야 함.

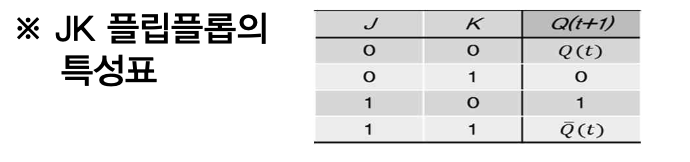

특성표: 플립플롭의 논리적 성질을 정의하고 그 동작 특성을 작성한표

-> 플립플롭의 함수표를 말함.













다음 회로도에서 JK 플립플롭의 입력방정식은

JA = AX + BX

KA = ~ABX + AB~X



JB = ~X

KB = A~X+~AX









입력 방정식에 의해서 입력을 알 수 있고 이를 기입







0 0 인 경우에 특성표에 따라 다음 상태를 유지한다.









특성표에 따라 상태표를 작성하면 다음과 같다.









0 0 = > 현재 상태 유지

0 1 => 0

1 0 => 1

0 1 => 리셋







2. 상태도



- 상태표를 그림으로 나타낸 것

- 상태도 작성은 상태표를 이용

- 상태도는 회로의 상태변화를 도형으로 나타내기 때문에 회로분석을 보다 쉽게 할 수 있다.







위와 같은 D 플립플롭이 두 개 장착되어 있는 순서논리회로와 상태표를 이용해서 구한 상태도





조합논리회로는 주어진 명세에 따라서 설계가 되었지만 순서논리회로는 상태도에 따라서 작성함



4가지의 상태를 나타냄

상태와 상태 사이의 변화는 선으로 나타냄



10 -> 11 변화를 화살표로 표시



화살표라는 것은 방향을 의미



수치는 상태 변화가 나타났을 때 현재 상태를 나타내게 됨







00 , 01, 10, 11 상태가 있을 때

상태표에 따라서 00 에서 01로 가는 것은 두 번재에 해당

이때 입력과 출력은 입력이 1이고 출력이 0







즉 원 = 상태 / 안에다가 상태 값을 표현

상태와 상태 변화는 선으로 표기하고

수치는 입력과 출력에 대한 값









상태도 예시 2



JK 플립플롭의 상태도





이 상태표를 이용해서 상태도를 그리면 상태는 총 4가지 = > 원의 개수는 4개

00 -> 01로 가는 것은 이때 입력은 0



00 -> 00 으로 가는 것은 이때 입력은 1



01 -> 01로 되는 것 이때 입력은 0



01 -> 10 이때 입력은 1
