부울함수의 간소화, 카르노 도표

1. 카르노 도표를 이용한 간소화



카르노 도표(Karnaugh map)

- 카르노 도표는 여러 개의 사각형으로 된 다이어그램

- 사각형은 각각 하나의 최소항 또는 최대항을 의미

- 최소항 또는 최대항들이 차지하는 도표 내의 면적을 이용하여 간소화

- 카르노 도표는 부울함수의 입력변수의 수에 따라 기본 도표의 형태가 결정

- 입력 변수의 수가 n인 경우, n 변수 카르노 도표라고 하고 2^n의 사각형으로 구성



카르노 도표를 이용하면

- 정규형 부울함수 => 표준형 부울함수



즉, 1) 최소항의 합 형태나 2) 최대항의 곱 형태로 간소화 된다.







1) 최소항의 합형을 곱의 합형으로 간소화하는 순서

i) 입력변수의 수 n 에 따라 n 변수 카르노 도표 작성(도표는 2^n개의 정사각형)
ii) 최소항의 인덱스에 대응되는 사각형을 1 로 표시
iii) 1 로 표시된 사각형들 중 서로 인접한 사각형끼리 묶음 (이때 한 묶음은 크게, 전체 묶음의 수는 적게)
iv) 각 묶음이 입력변수 각각에 대해 도표상의 어떤 위치에 있는지 파악
(만일 해당 묶음이 입력변수 X에대해 X=1인 곳에만 존재하면
 곱항에 X를 남기고, X=0인 곳에만 존재하면 곱항에서 ~X를남긴다.
 만일 묶음이 x=0인곳과 x=1인 곳에 걸쳐서 존재한다면 곱항에서 x변수를 소거한다)
v) iv에서 구한 각 묶음에 대한 곱항들을 논리합(OR)으로 연결시키면 간소화된 표준형(곱의 합형)이 구해진다.



2) 최대항의 곱형을 합의 곱형으로 간소화하는 순서

i) 입력변수의 수 n 에 따라 n 변수 카르노 도표 작성(도표는 2^n개의 정사각형)
ii) 최소항의 인덱스에 대응되는 사각형을 0 으로 표시
iii) 0으로 표시된 사각형들 중 서로 인접한 사각형끼리 묶음 (앞의 3과정과 동일-한 묶음은 크게, 전체 묶음의 수는 적게)
iv) 각 묶음이 입력변수 각각에 대해 도표상의 어떤 위치에 있는지 파악
   (만일 해당 묶음이 입력변수 X에대해 X=1인 곳에만 존재하면
    곱항에 ~X를남기고, X=0인곳에만 존재하면 합항에서 X를남긴다.
    만일 묶음이 X=0인곳과 X=1인 곳에 걸쳐서 존재한다면 합항에서 X변수를 소거한다)
v) iv)에서 구한 각 묶음에 대한 합항들을 논리곱(AND)으로 연결시키면 간소화된 표준형(합의 곱형)이 구해진다.




인접사각형이란?

->“두 정사각형에 대응되는 각 최소항(또는 최대항)의 구성변수 중

다른 모든 변수는 동일하되 오직 하나의 변수만 서로 보수관계에 있을 때 두 정사각형은 서로 인접한다” 라고 정의



        0       1

0 ~X~Y    ~XY

1



~X~Y와 ~XY를 보면 Y에 대해서 하나는 정상형, 하나는 보수형이므로 인접한다.



예를 들어 입력변수 X, Y, Z 3개의 경우

최소항 m4 = X~Y~Z와 m6 XY~Z는 Y, ~Y 하나만 보수를 만족 하므로 인접한다.





카르노 도표를 보면 시각적으로 위/아래, 오른쪽/왼쪽을 바로 인접하는지를 판단할 수 있다.

시각적으로 본 것을 따져보았더니 이러한 원리가 있더라.

대각으로는 인접해있다고 하지 않는다.





인접하는 사각형을 묶기 = 카르노 도표를 통한 간소화에서 가장 중요한 부분

i) 한 묶음 내의 정사각형의 수는 2^n개가 되도록 묶는다.

ii) 한 묶음은 크게, 전체 묶음의 수는 적게 묶는다.













2. 2,3,4 변수의 카르노 도표

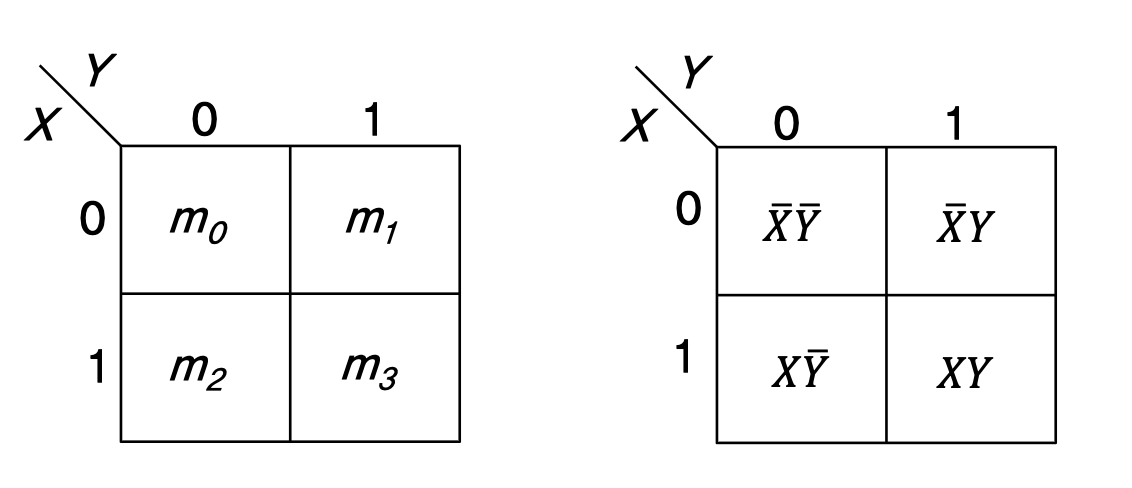

두 개의 변수를 가지는 부울함수 -> 4개의 최소항

- 2변수 카르노 도표는 4개의 정사각형으로 구성되고

- 각각의 정사각형은 하나의 최소항에 대응

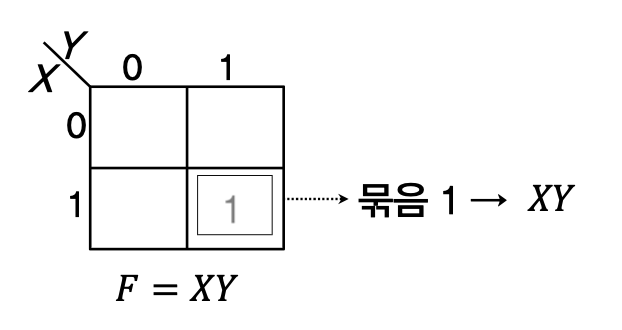

다음과 같은 진리표에 대해서

X Y F

0 0 0

0 1 0

1 0 0

1 1 1



=> OR 결합으로 따지므로 0은 의미가 없다

따라서 묶음은 (2,2) 하나만 발생

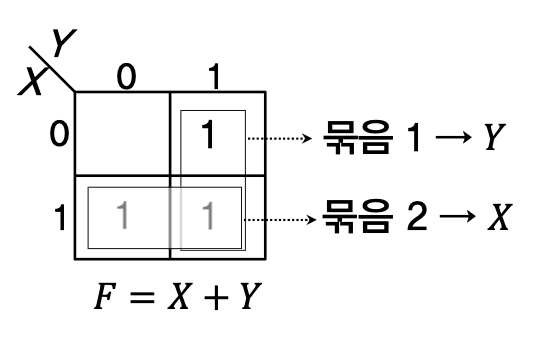

X Y F

0 0 0

0 1 1

1 0 1

1 1 1



=> 이 경우 묶음이 2개가 나온다.

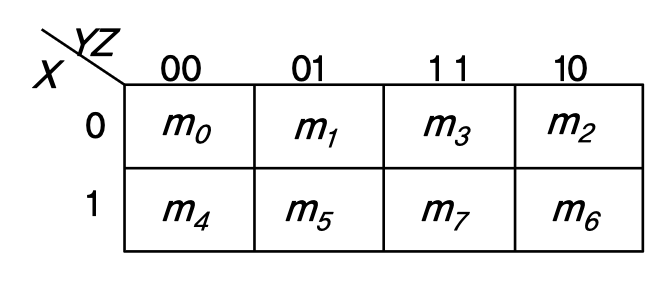

3개의 변수의 경우 다음과 같이 카르노 도표를 그린다.





인접  여부 설정을 위해서 11과 10을 바꿔준 것에 주의해야 한다.

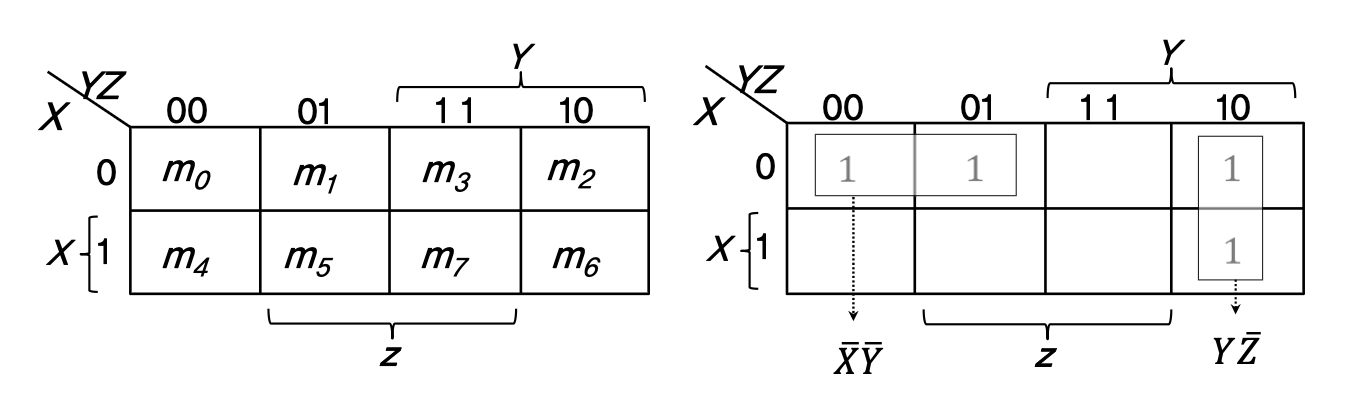

F(X, Y, Z) = ∑(0,1,2,6)의 간소화는 ?

1) 3변수 기본 도표를 작성한다.
2) 주어진 부울함수에서 최소항을 해당 사각형에 1 로 표기한다.

3) 묶는 규칙을 고려하여 인접 사각형끼리 묶는다.
4) 간소화된 각 항을 논리합(OR)으로 결합한다







첫번째 묶음 ~X~Y (Z는 판단할 수가 없으므로)

두번째 묶음 Y~Z



두개를 묶어서

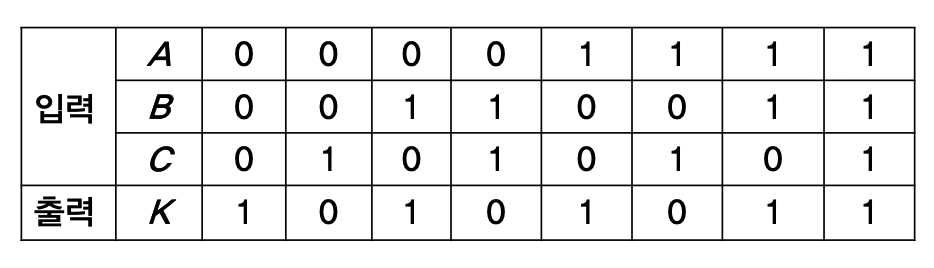

다음 진리표를 갖고 간소화된 논리회로도를 작성해보자.





∑m(0, 2, 4, 6, 7)



=> 카르노도표를 그려보면







A\BC  00          01         11         10

0       1(m0)                                1(m2)

1        1(m4)                 1(m7)     1(m6)



묶음의 수는 적을 수록 좋기 때문에 하나의 묶음을 최대 크게 묶는다



즉 (1,1) (1,2)  (1,4) (2,4) 4개의 사각형을 하나로 묶고, (2,3) (2,4)를 하나로 묶는다

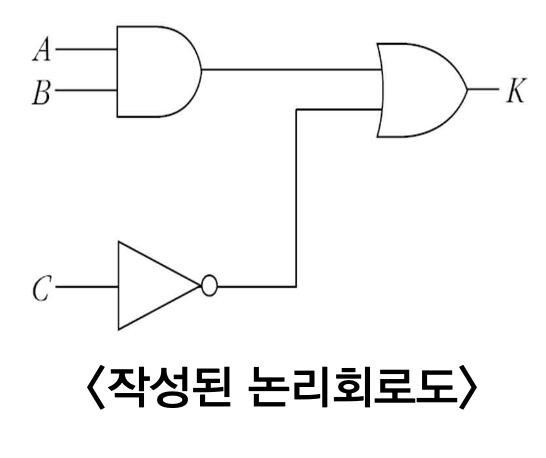

따라서 AB + ~C





---

참고자료: 디지털논리회로(김형근, 손진곤 공저, KNOU press 출판)
